Auf der suche nach günstigen DC/DC Modulen, welche auch bei kleinen Lasten (<1mA Ausgangsstrom) noch einen guten Wirkungsgrad haben, bin ich nach langer Suche auf das hier vorgestellte Modul gestossen.
Die Module, welche für 50 Rappen / Stück bei Aliexpress erhältlich sind, basieren auf dem MP1584EN Schaltregler.
Der MP1584EN ist auch einzeln bie Mouser.com erhältlich, kostet dort jedoch 3.26Fr. / Stück.
Der MP1584EN Schaltregler
-> Datenblatt
Durch eine geringe Eigenstromaufnahme (Engl. Quiescent current) von Typisch nur etwa 100uA bei 12V Eingangsspannung eignet sich der MP1584EN sehr gut für Mikrocontrolleranwendungen wleche mit zum Beispiel 12V oder 24V gespiesen werden, jedoch nur einige uA Strom aufnehmen.
Das Modul
Vorderseite
Rückseite
Messungen
Stromaufnahme des Moduls bei Uin = 24V, Uout = 10V ohne Last. Ergiebt Pin = 8.52mW.
Stromaufnahme des Moduls bei Uin = 24V, Uout = 10V 100Ohm Last. Ergiebt Pin = 1.2W, Pout = 1.0W, η = 83.3.
Â
Stromaufnahme des Moduls bei Uin = 24V, Uout = 5V ohne Last. Ergiebt Pin = 7.56mW.
Stromaufnahme des Moduls bei Uin = 24V, Uout = 5V 100Ohm Last. Ergiebt Pin = 390mW, Pout = 250mW, η = 64.1.
Â

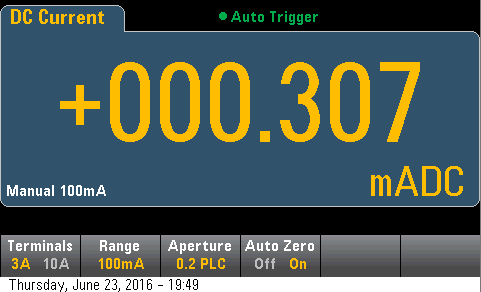

Stromaufnahme des Moduls bei Uin = 24V, Uout = 3.3V ohne Last. Ergiebt Pin = 7.37mW.
